Qual è la differenza tra morsetti ad orecchio singolo e doppio?

I morsetti a orecchio singolo utilizzano un orecchio di crimpatura per una tenuta rapida e sicura su tubi flessibili o a parete sottile, mentre i morsetti a orecchio doppio utilizzano due orecchie per una forza di serraggio più elevata e una migliore stabilità su applicazioni più grandi o ad alta pressione. La scelta tra questi dipende dal diametro del tubo, dal materiale, dai requisiti di pressione e da quanto permanente deve essere la connessione.

Cos'è un morsetto per orecchio singolo?

Un morsetto per orecchio singolo, chiamato anche morsetto per un orecchio o morsetto in stile Oetiker, è un cinturino in acciaio inossidabile con un unico anello rialzato, o "orecchio", che viene piegato utilizzando una pinza. Una volta compresso l'orecchio, la fascia si contrae uniformemente attorno al tubo o al tubo, creando una tenuta permanente e a prova di perdite.

Questi morsetti sono comunemente utilizzati nei sistemi di raffreddamento automobilistici, nelle tubazioni del carburante, nei tubi medicali e nelle applicazioni idrauliche in cui lo spazio è limitato e si preferisce una connessione a basso profilo. Il morsetto finito si trova quasi a filo con il tubo, rendendolo ideale per installazioni strette.

Specifiche tipiche

• Gamma di diametri: tipicamente da 8 mm a 32 mm
• Larghezza di banda: solitamente da 7 mm a 8 mm
• Materiale: acciaio inossidabile serie 300 nella maggior parte delle versioni standard
• Installazione: richiede una pinza per morsetto auricolare o uno strumento di crimpatura dedicato

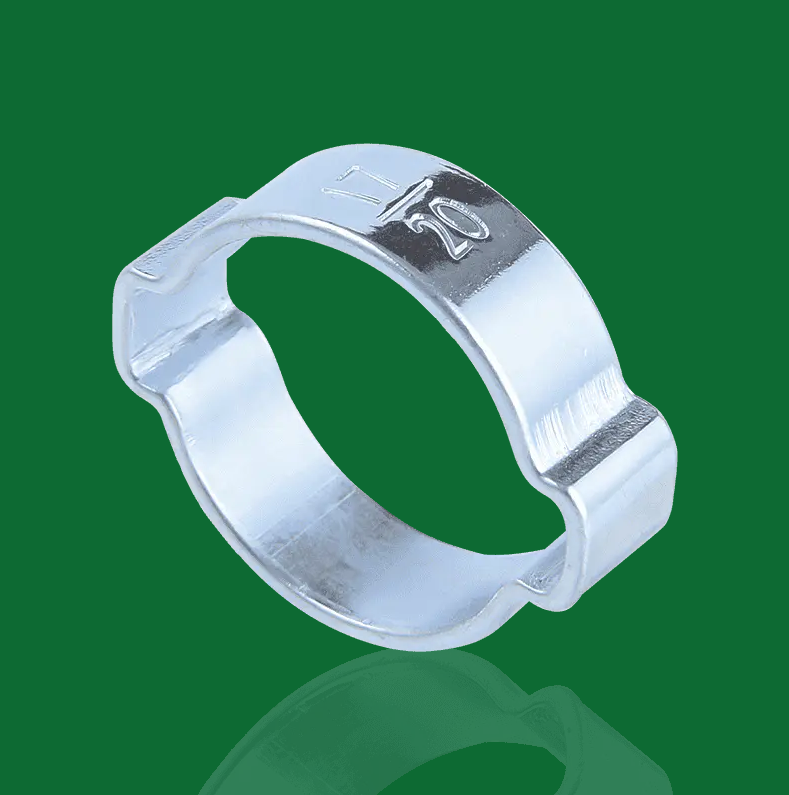

Cos'è un Morsetto a doppio orecchio ?

Un doppio morsetto per le orecchie presenta due orecchie rialzate posizionate simmetricamente lungo la fascia. Entrambe le orecchie vengono crimpate simultaneamente o in sequenza durante l'installazione. La compressione a doppio punto distribuisce la forza di serraggio in modo più uniforme su un'area più ampia, il che è particolarmente importante per tubi di diametro maggiore o tubi flessibili con materiali più rigidi.

I morsetti a doppia orecchio vengono spesso utilizzati in applicazioni di soffietti per assali a velocità costante (CV), condotti dell'aria e gruppi di tubi industriali dove maggiore resistenza alla coppia o alle vibrazioni è richiesto. Sono in grado di gestire diametri di tubi che non sarebbero adatti per un design a orecchio singolo.

Specifiche tipiche

• Gamma di diametri: tipicamente da 20 mm a 80 mm e oltre
• Larghezza di banda: solitamente da 7 mm a 13 mm
• Materiale: acciaio inossidabile o acciaio al carbonio zincato
• Installazione: richiede una pinza per crimpatura a ganascia larga o a doppia orecchio

Confronto affiancato

La tabella seguente riassume le differenze più importanti tra i morsetti ad orecchio singolo e doppio in termini di prestazioni chiave e fattori di applicazione.

In che modo la forza di serraggio differisce tra i due modelli

Quando viene piegato un singolo morsetto per l'orecchio, tutta la tensione nella fascia ha origine da un unico punto. La fascia deve essere progettata per trasmettere la tensione in modo uniforme su tutta la circonferenza del tubo. Funziona in modo affidabile per tubi di diametro inferiore (tipicamente inferiore a 25 mm) in cui la fascia è sufficientemente corta da garantire che la pressione rimanga costante attorno all'intera tenuta.

Con diametri maggiori, un singolo punto di tensione può provocare una tenuta non uniforme: un lato del cinturino potrebbe premere più forte dell'altro. I morsetti a doppia orecchio risolvono questo problema suddividendo l'azione di serraggio in due punti di contatto simmetrici, che riduce significativamente il rischio di perdite causate da una distribuzione non uniforme della pressione. Per applicazioni con diametro superiore a circa 30 mm, i design a doppia orecchio sono generalmente la scelta più affidabile.

Processo di installazione e strumenti

Entrambi i tipi di fascette richiedono uno strumento di crimpatura dedicato: le pinze per fascette stringitubo standard non producono una tenuta affidabile. Tuttavia, gli strumenti differiscono nella geometria della mascella.

Installazione del morsetto a orecchio singolo

1. Far scorrere la fascetta aperta sul tubo prima di collegare il raccordo.
2. Spingere completamente il tubo sul raccordo o sul nipplo.
3. Posizionare l'orecchio al centro della scanalatura di ritenzione del raccordo.
4. Comprimere completamente l'orecchio con una pinza a ganascia stretta finché le ganasce non si chiudono.
5. Verificare che l'orecchio sia completamente collassato senza spazio visibile tra le gambe.

Installazione del morsetto a doppio orecchio

1. Far scorrere la fascetta aperta sul tubo o sulla cuffia prima del montaggio.
2. Posizionare completamente il componente sull'albero o sul raccordo.
3. Centrare il morsetto sul labbro o sulla scanalatura di tenuta.
4. Utilizzare uno strumento di crimpatura a ganascia larga o a doppio orecchio per comprimere entrambe le orecchie contemporaneamente o una alla volta.
5. Controlla che entrambe le orecchie siano completamente piegate e che la fascia aderisca perfettamente alla superficie.

Nessuno dei due tipi di morsetto deve essere riutilizzato dopo la rimozione. Tagliare la fascia è il metodo di rimozione corretto; tentare di fare leva o distendere un'orecchio piegato indebolisce il metallo e compromette l'integrità del morsetto.

Scenari applicativi comuni

Dove i morsetti per orecchio singolo eccellono

• Linee di carburante e refrigerante per autoveicoli: tubi flessibili di piccolo diametro (tipicamente 8–16 mm) in cui lo spazio tra i componenti è minimo
• Tubi medici e da laboratorio: guarnizione pulita e a basso profilo richiesta per tubi in silicone o PVC
• Impianti idraulici residenziali: Anelli a crimpare PEX (un design correlato a orecchio singolo) utilizzati su linee di alimentazione idrica da 1/2 "e 3/4"
• Drenaggio di apparecchi e HVAC: tubi di scarico della condensa dove è coinvolta la bassa pressione

Dove Morsetto a doppio orecchios Sono preferiti

• Cuffie per asse CV: l'applicazione del doppio orecchio più comune; gli stivali sono grandi, flessibili e soggetti a rotazione e flessione costanti
• Tubi turbocompressore e intercooler: tubi in silicone di diametro maggiore con pressione di sovralimentazione moderata
• Tubi pneumatici e idraulici industriali: dove le vibrazioni o il ciclo termico sono significativi
• Macchine agricole e da costruzione: tubi flessibili più grandi esposti a condizioni esterne difficili

Considerazioni sui materiali e sulla corrosione

Entrambi i tipi di morsetti sono disponibili in acciaio inossidabile (più comunemente di grado 304 o 316) e acciaio al carbonio con zincatura. Per applicazioni esposte a umidità, sale o sostanze chimiche, l'acciaio inossidabile è fortemente raccomandato —Le versioni zincate possono iniziare a mostrare corrosione entro 12-24 mesi in ambienti esterni o marini.

L'acciaio inossidabile 316 offre una migliore resistenza agli ambienti contenenti cloruro (come l'uso marino o costiero) rispetto al più comune grado 304. Per la maggior parte delle applicazioni automobilistiche e idrauliche generali, l'acciaio inossidabile 304 è adeguato e più ampiamente disponibile.

Come scegliere il morsetto giusto per la tua applicazione

Utilizzare i seguenti punti decisionali per scegliere tra i due progetti:

• Diametro del tubo inferiore a 25 mm: in genere è sufficiente un singolo morsetto per l'orecchio ed è più facile da installare in spazi ristretti
• Diametro del tubo superiore a 30 mm: scegli un morsetto a doppia orecchio per una distribuzione più uniforme della pressione
• Ambiente ad alte vibrazioni: il doppio orecchio fornisce una migliore resistenza alla fatica grazie al carico di bloccaggio bilanciato
• Gioco radiale molto limitato: potrebbe essere necessario il profilo post-crimpatura inferiore del singolo orecchio
• Materiale del tubo rigido o a parete spessa: il morsetto a doppia orecchio fornisce la maggiore forza di serraggio necessaria per comprimere completamente il materiale
• Specifiche di sostituzione OEM: abbinare sempre il tipo di morsetto specificato dal produttore per mantenere la corretta geometria di tenuta

Quando si sostituisce un morsetto su un gruppo esistente, l'approccio più sicuro consiste nel far corrispondere esattamente il tipo, le dimensioni e il materiale del morsetto originale. La sostituzione con un design diverso, anche se sembra adatto, può comportare una forza di tenuta insufficiente o l'impossibilità di posizionarsi correttamente sulla scanalatura di ritenzione del raccordo.
